Un passador de bufat aporta aire a la paret i, en alguns dissenys d'emmotllament per extrusió per bufat, ajuda a calibrar o acabar el coll del contenidor. Diagnosticar els defectes del coll localitzant la fallada, comprovant l'eina i el sistema de tancament complet, i després verificant la correcció amb els requisits del producte.
Abans de canviar el passador
- Identifiqueu on es fa malbé el coll primer o fora de les especificacions.
- Mantingueu les mostres traçables fins a l'estació, la cavitat i la revisió d'eines.
- Separeu l'alineació i el desgast de les qüestions d'entrega d'aire, temps i refrigeració.
- Confirmeu el resultat amb l'ampolla, tancament i condicions de prova especificades.
Què fa un passador de bufat en l'emmotllament per extrusió per bufat?
El passador de buf pertany a la disposició de bufat. Subministra l'aire que expandeix un parís capturat contra el motlle. En els sistemes dissenyats per a un acabat calibrat, el conjunt de pins de bufat també funciona amb les eines del coll. Un anell de tall, un pas de refrigeració o una altra característica d'acabat depèn del disseny real; el nom sol no identifica les funcions subministrades.
Eastman descriu els mètodes de bufat per al calibratge i el retall d'acabat de filGuia d'emmotllament per extrusió i bufat per a copolièsters. Aquest és un exemple útil de la relació d'eines. Els seus valors de configuració específics de la resina s'han de mantenir amb els materials i les disposicions dels equips descrites en aquesta guia.
Identifiqueu la característica abans d'assignar la causa
Un acabat d'ampolla inclou funcions amb diferents treballs. El forat del coll, la rosca externa i la zona de contacte de segellat necessiten les seves pròpies referències de dibuix. El tancament pot segellar contra un revestiment o una altra superfície de contacte dissenyada. Anoteu la disposició real de segellat abans de descriure una marca com la causa d'una fuita.
L'acabat exterior prové de la seqüència completa d'eines i conformació. En assignar-ho tot al passador de bufat, es salten les eines d'aparellament. Per tant, una queixa dimensional hauria d'identificar la característica, el mètode de mesura i les eines que hi influeixen.
Una agulla de matriu i una barra de nucli IBM són referències diferents
El passador o mandril de la matriu pertany a l'eina de formació de fusió al capçal de la matriu. Confondre aquest component amb el passador de bufat pot conduir a una sol·licitud de manteniment cap a un conjunt incorrecte. Utilitzeu el dibuix de la peça i la identificació del conjunt en lloc d'un sobrenom del taller.
L'emmotllament per injecció per bufat utilitza una disposició diferent de preforma i nucli. Aquesta guia aborda les comprovacions del coll de l'emmotllament per extrusió per bufat. Per a les característiques del motlle més enllà del coll, elGuia de disseny del motlle d'extrusió per bufatexplica la relació més àmplia entre la formació, el refredament i la ventilació.
Localitzeu el defecte del coll abans de canviar el passador
Conserveu una ampolla fallida abans d'ajustar la recepta. Marqueu el defecte i la seva orientació. Identifiqueu l'estació i la cavitat i, a continuació, conserveu una mostra acceptable comparable. Un informe que diu només "problema cervical" deixa obertes diverses investigacions molt diferents.
Separeu una fuita a través de la paret del coll d'una fuita a la interfície d'ampolla i tancament. Comproveu també si el dispositiu de prova de fuites es posa en contacte o segella amb la mateixa característica que el tancament final. Un problema de fixació i una fuita d'embalatge poden requerir diferents treballs de correcció.
Compara la part en etapes successives
Quan el procediment de qualitat permet un mostreig segur, compareu el coll després del modelat, després del retall i després de la manipulació aigües avall. Afegiu el paquet tancat quan aparegui l'error després de la limitació. Recollir a través de punts de mostreig homologats; l'accés a les eines de moviment no és un mètode de mostreig.
Si una marca de contacte apareix per primera vegada després de retallar, reviseu la disposició de tall i suport abans de canviar l'alineació de la clavilla. Si un coll canvia de forma durant el període de condicionament especificat, inclou l'historial tèrmic a la revisió. Aquestes observacions guien la següent comprovació; no estableixen una causa per si mateixos.
Utilitzeu el patró sense convertir-lo en un diagnòstic
Una estació afectada mereix una mirada atenta a la seva ruta d'eines i manipulació. Un problema a diverses cavitats també requereix una revisió de les condicions compartides. Cap dels dos patró exclou una causa relacionada amb l'eina: diversos conjunts poden compartir el mateix disseny, instruccions de configuració o substitució recent.
Anoteu el que ha canviat abans de la primera mostra rebutjada. Les entrades útils inclouen la instal·lació del motlle, el lot de material o tancament, els treballs de manteniment i la revisió de la recepta. Mantingueu la condició original visible al registre perquè un canvi posterior pugui distingir una observació d'una explicació sospitosa.
Quan la fallada és realment al cos o a la soldadura inferior, utilitzeuguia de resolució de problemes d'emmotllament per extrusió per bufat més àmplia. La inspecció del coll no ha d'absorbir tots els defectes de l'envàs en una reparació d'un pin.
Quatre patrons de defecte del coll i l'evidència a recollir
Una taula útil de resolució de problemes indica al tècnic què ha d'examinar abans de triar un ajust. Els defectes d'aspecte similar poden implicar diferents etapes. Mantingueu el component sospitós separat de la característica observada fins que les mesures o una comparació controlada admeti la connexió.
de FormosaGuia de modelat per bufat de polietilè i polipropilè, revisada l'abril de 2025, identifica diverses causes possibles de fuites de tancament. També tracta la separació del flaix superior i l'ovalitat del coll com a temes diferents de resolució de problemes. Aquesta distinció és més útil que una instrucció general per substituir el passador.
| Defecte observat | Evidència a recollir primer | Preguntes per separar | Comproveu després de la correcció |
|---|---|---|---|
| Coll ovalat o deformat | Dimensions del dibuix, orientació de la mesura i condició de la mostra a cada etapa | Geometria de conformació, canvi tèrmic, alliberament i manipulació | Les mateixes dimensions a l'hora de condicionament acordat |
| Zona de segellat ratllada o danyada | Marqueu la posició, el patró de contacte i la primera etapa que mostra danys | Contacte d'eines, tall, suports i contacte aigües avall | Estat de la superfície i funció del paquet corresponent |
| El flaix superior roman connectat o es trenca | Vora de tall, identitat de l'eina i estat del parell de tall real | Desgast, geometria d'acoblament i seqüència de tall aprovada | Separació neta i acabat intacte |
| El paquet es filtra després de tapar | Localització de fuites, identitat de l'ampolla i tancament, condicions de muntatge i prova | Geometria del coll, contacte de segellat, compatibilitat de tancament i configuració de prova | El paquet tancat especificat sota la prova acordada |
L'ovalitat necessita una condició de mesura
Mesura la característica definida en les orientacions requerides pel seu dibuix o pla d'inspecció. Conserveu el temps de mesura i les condicions de la mostra. Comparar una ampolla calenta directament des de la màquina amb una referència condicionada pot enfosquir si la diferència va sorgir durant la formació o el refredament posterior.
Un coll que sembla ovalat és un motiu per investigar. No hi ha proves suficients per prescriure una nova posició de l'agulla. Comproveu les condicions tèrmiques i de manipulació rellevants juntament amb les referències d'eines abans de seleccionar l'acció correctiva.
Les marques superficials i el flaix adjunt necessiten registres diferents
Fotografiar una partitura amb la seva direcció i ubicació visibles. Per a una zona de segellat danyada, identifiqueu la superfície de contacte prevista mitjançant els dibuixos d'ampolla i tancament. Per al flaix adjunt, conserveu la vora tallada i registreu els components que formen el parell de tall. Aquestes són preguntes diferents fins i tot quan tots dos defectes apareixen a prop de la boca.
Abans d'esmolar o substituir un component de tall, confirmeu que el conjunt permet aquest treball i que l'eina emparellada és adequada. Reparar una vora sense revisar el seu component d'aparellament pot deixar la investigació incompleta.
Una fuga de tap pertany al paquet complet
Confirmeu quin tancament s'ha instal·lat i com s'ha aplicat. Un coll pot passar una comprovació unidimensional mentre el paquet complet encara falla la funció especificada. Per contra, un resultat de prova inacceptable pot provenir de la pròpia disposició de la prova. Repetiu la comprovació amb la configuració aprovada abans de tractar el resultat com a prova d'una fallada d'eines.
Per a tancaments de fil continu,ASTM D2063/D2063M-24aborda la retenció de parell mitjançant equips de prova manuals. El seu abast publicat es refereix al parell d'extracció en condicions definides. S'ha d'enregistrar un resultat de parell com a resultat; no substitueix la prova de fuites especificada del paquet.
Comproveu l'alineació, el desgast, el subministrament d'aire i el temps per separat
La frase "comprova el passador" necessita un pla d'inspecció darrere. Un error de posició, una superfície de contacte danyada i un subministrament d'aire restringit són troballes diferents. Combinar-los en una instrucció de manteniment fa que sigui difícil explicar per què s'ha seleccionat una reparació o un canvi de configuració en particular.
L'alineació comença amb les referències aprovades
Confirmeu el muntatge del pin de bufat, les eines del coll i les referències de muntatge amb els seus dibuixos. Identifiqueu quina característica proporciona la dada i quina posició s'està mesurant. Una línia dibuixada en una fotografia no pot establir la relació entre superfícies ocultes.
Utilitzeu el mètode d'inspecció del fabricant de la màquina i el procediment d'accés segur. Compareu les mesures rellevants amb els límits aprovats per a aquest conjunt. Quan l'eina de muntatge o d'adaptació hagi canviat, reviseu tota la pila de components abans d'assumir que la posició anterior continua sent aplicable.
Separeu les marques visibles del desgast mesurat
S'ha d'enregistrar una marca visible, però la seva importància depèn d'on el component contacta amb el producte o l'eina d'acoblament. Compareu la marca amb la ubicació del defecte i els requisits de dibuix aplicables. L'aspecte de la superfície per si sol no estableix un llindar de substitució universal.
Comproveu la identitat de les insercions, anells i altres components aparellats on formen part del disseny. Dues peces que encaixen físicament encara poden pertànyer a diferents revisions. Una sol·licitud de substitució hauria d'incloure la relació de muntatge, no només una fotografia del passador eliminat.
Reviseu la ruta completa de l'aire
Utilitzeu els diagnòstics aprovats per distingir les condicions de subministrament, les restriccions, el funcionament de la vàlvula i les fuites a prop de l'eina. Una pantalla de pressió aigües amunt és una evidència. La investigació encara necessita establir si l'aire requerit arriba al procés a través del camí i la seqüència previstes.
Les lectures han d'identificar la ubicació de la mesura i l'estat del cicle. No desconnecteu una línia a pressió ni improviseu l'accés per obtenir una lectura. Les preguntes més àmplies sobre el subministrament de plantes pertanyen alrequisits d'utilitat de la màquina; la comprovació local d'eines hauria de romandre traçable fins a la màquina real.
El temps i la refrigeració necessiten la seva pròpia comparació
Reviseu els esdeveniments aplicables d'inserció, bufat, tall, escapament i retirada. Algunes d'aquestes funcions poden utilitzar un mecanisme diferent o poden no pertànyer en absolut al passador. Relacioneu els noms dels esdeveniments de l'HMI amb els documents reals de l'equip abans de proposar un ajust.
Conserva la recepta i distingeix una ordre de la confirmació que s'ha produït una acció. ElConfiguració de l'HMI i guia d'alarmesexplica el valor d'enregistrar les condicions reals amb la seqüència d'esdeveniments. Inclou el refredament del coll i l'estat de la mostra quan la deformació observada els faci rellevants.
Utilitzeu els límits aprovats per a la màquina i les eines. Un article general no pot establir una carrera, un espai lliure, una pressió, una força de tall o un increment de temps segurs per a un conjunt no identificat.
Un flux de treball de verificació i resolució de problemes controlat
Anoteu l'observació i la prova proposada per separat. "Rebava visible després de retallar" és una observació. "Cal substituir l'anell de tall" és una hipòtesi fins que la inspecció ho avala. Mantenir aquesta distinció en el registre fa que el lliurament sigui més útil i evita que una suposició primerenca es converteixi en l'explicació acceptada.
- Definiu el requisit fallit.Marqueu la ubicació, conservi la mostra i confirmeu el mètode d'inspecció o prova. Identifiqueu si la queixa es refereix a les dimensions, l'estat de la superfície, el retall o l'envàs tancat.
- Bloqueja la identitat de la mostra a la configuració.Màquina de registre, estació, cavitat, revisió d'eines i lot de material. Preserveu la recepta i la identitat del tancament quan el fracàs impliqui tapar.
- Inspeccioneu en les condicions de seguretat especificades.Utilitzeu procediments d'accés i aïllament aprovats abans del manteniment o contacte amb les eines. El funcionament controlat de diagnòstic requereix el seu propi procediment autoritzat.
- Comprova la hipòtesi recolzada més forta.Seleccioneu un canvi autoritzat dins dels límits aprovats. Mantenir altres condicions controlables prou estables per interpretar la comparació i documentar qualsevol condició que no es pugui mantenir.
- Repetiu les comprovacions pertinents.Inspeccioneu la mateixa característica i repetiu la prova funcional especificada. Apliqueu la mateixa condició de mesura perquè la comparació segueixi sent significativa.
- Enregistreu la decisió d'alliberament.Mantingueu els resultats amb la configuració revisada. Seguiu el pla de qualitat per a la verificació continuada i identifiqueu qui va aprovar el llançament de producció.
El servei introdueix perills més enllà del problema de qualitat.Guia d'energies perilloses d'OSHAidentifica l'arrencada inesperada i l'alliberament d'energia emmagatzemada com a riscos greus de manteniment. L'aïllament específic de la màquina ha d'abordar les fonts d'energia rellevants. Una ordre d'aturada de l'HMI sola no s'ha de tractar com a substitut del procediment d'aïllament necessari.
Manteniu un registre breu que recolzi la conclusió
Una comparació necessita una finestra d'inspecció definida. Anoteu el número examinat i el nombre que no ha superat el mateix criteri indicat. Etiqueteu els controls repetits de la mateixa mostra per separat, de manera que el registre no els comptabilitza com a ampolles addicionals.
| Registre | El que hi pertany |
|---|---|
| Identitat | Revisions de màquines, estació/cavitat, motlle, muntatge de pins de bufat i dibuixos |
| Línia de base | Ubicació del defecte, etapa més primerenca afectada, recepta i estat de la mostra |
| Proves d'inspecció | Fotos, característiques mesurades, mètode i límits d'acceptació aplicables |
| Canvi controlat | Acció aprovada, responsable i condicions mantingudes o modificades |
| Verificació | Quantitat inspeccionada, errors, condicions de prova, controls continuats i aprovació de llançament |
Si s'informa d'una taxa, definiu-la com a ampolles inspeccionades fallides dividides per totes les ampolles inspeccionades en aquesta finestra. Mantenir el criteri i la base de mostreig coherents entre les comparacions. Una mostra petita sense fallades observades és un resultat de la mostra, no una promesa que la producció futura estarà lliure de fuites.
Escala un resultat no resolt amb l'evidència original intacte. L'enviament de les mostres fallides i acceptables amb la identitat de l'eina és més útil que reenviar només la recepta final. El proveïdor o l'equip de qualitat poden revisar què s'ha observat realment i què ha canviat cada intent de correcció.
Manteniu i substituïu el conjunt correcte de passador de bufat
Identifiqueu el conjunt abans de demanar un reemplaçament. Mantingueu junts el número de sèrie de la màquina, la identificació del motlle i la revisió del dibuix de la punxada. Incloeu la inserció del coll i els components de tall corresponents, si escau. Un nom de component compartit o un diàmetre exterior similar no estableix la intercanviabilitat.
La neteja, la reelaboració i la substitució requereixen decisions diferents. Utilitzeu les instruccions de manteniment aprovades i els límits d'acceptació. Els treballs de restauració, afilat o recobriment de superfícies poden canviar una interfície funcional, així que obteniu l'aprovació del fabricant corresponent en lloc de tractar cada marca visible com una instrucció de reparació.
Després de la instal·lació, repetiu les comprovacions requerides pel treball real. Confirmeu les dimensions del coll i l'àrea de segellat rellevants i, a continuació, verifiqueu el tancament i la prova funcional especificats. Conserveu la revisió de configuració resultant amb el registre d'inspecció. Elllista de control de manteniment preventiucol·loca aquests registres dins d'un pla més ampli específic de la màquina.

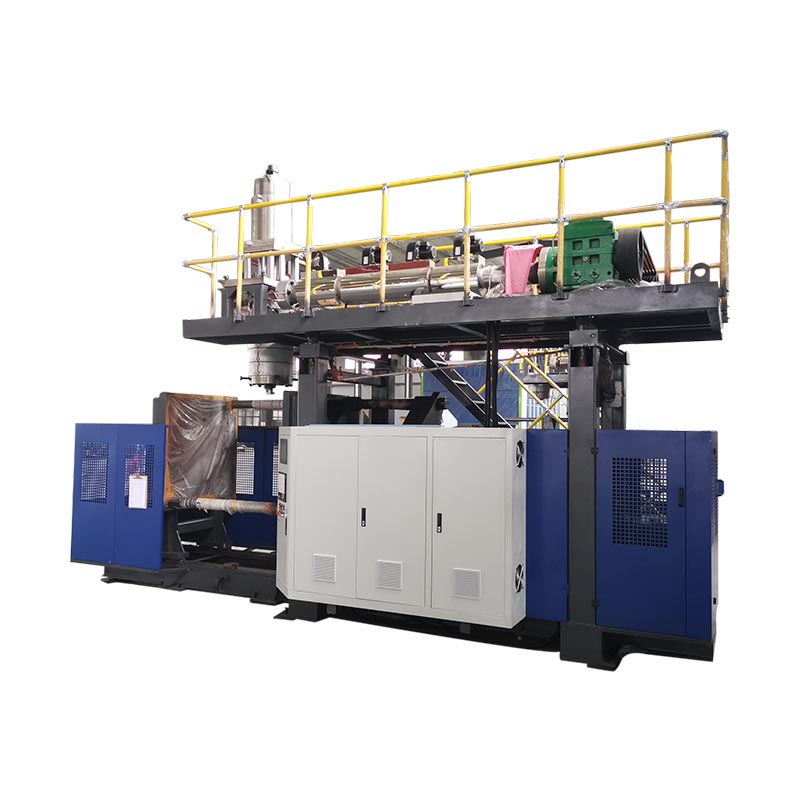

Dues referències de màquina d'ampolles Kinggle
El KGB5L i el KGB5D proporcionen exemples rellevants de màquines d'ampolla d'extrusió contínua. Els seus dissenys d'estacions publicats ajuden a organitzar els registres d'inspecció: preservar la identitat de l'estació i, si escau, la identitat del cap i la cavitat. El catàleg no identifica un passador de bufat universal per a cada ampolla produïda a cap plataforma.
| Camp publicat | KGB5L | KGB5D |
|---|---|---|
| Arranjament de l'estació | Solter | Doble |
| Capacitat màxima del contenidor | 5 L | 5 L |
| Diàmetre del cargol | 60 mm | 70 mm |
| Capacitat de fusió HDPE | 55 kg/h | 80 kg/h |
Fonts: les pàgines de productes KGB5L i KGB5D enllaçades. La capacitat de fusió és un camp de rendiment de material publicat, no una taxa d'ampolla acceptada ni un resultat de qualitat del coll.
Utilitzeu aquestes xifres per identificar la plataforma i emmarcar una discussió de producció. La selecció de pins de bufat encara depèn de l'acabat de l'ampolla, el motlle, el muntatge i la disposició real del bufat. El diàmetre de l'agulla de matriu indicat en una especificació de capçal de matriu no és un substitut d'un dibuix d'agulla de bufat.
Per a un projecte de màquina nova, proporcioneu els dibuixos de l'ampolla i del tancament abans d'aprovar l'abast de l'eina. Per a una instal·lació existent, afegiu l'evidència d'inspecció i identificació del conjunt actual. ElGuia de selecció d'ampolles de HDPEcobreix l'especificació de producció més àmplia.
Preguntes freqüents sobre agulles de cop i defectes del coll
És el mateix un agulla de cop que una agulla de matriu?
No. Un passador o un mandril forma part de l'eina de formació de fusió. Un passador de bufat proporciona aire de bufat i pot tenir tasques relacionades amb el coll en el disseny particular. Identifiqueu qualsevol dels components del seu dibuix de conjunt. La paraula compartida "pin" no fa que les seves interfícies o dimensions siguin intercanviables.
Totes les màquines d'emmotllament per extrusió per bufat utilitzen el mateix disseny de pins de bufat?
No. Les disposicions de bufat i acabat depenen del producte i de les eines. Les funcions de calibratge, refrigeració i tall són específiques de la configuració. Confirmeu el muntatge i el moviment reals abans de seleccionar un reemplaçament o aplicar una instrucció de configuració d'una altra màquina. El volum del contenidor per si sol no pot identificar el component correcte.
Es pot filtrar una ampolla quan el pin de bufat està en bon estat?
Sí. Investigueu la interfície completa d'ampolla i tancament, inclosa la tapa especificada, el contacte de tancament i la disposició de prova. Determineu si apareixen danys durant l'emmotllament o la manipulació posterior. Un resultat de fuga identifica una comprovació fallida; no identifica per si mateix quina eina, component o condició del procés ha causat la fallada.
Quina informació es necessita per revisar un passador de recanvi?
Proporcioneu el model i el número de sèrie de la màquina, la identitat del motlle, el dibuix i la revisió del conjunt del pin de bufat. Afegiu les eines del coll d'aparellament i els dibuixos pertinents d'ampolla i tancament. Per a una investigació de defecte, inclou la identitat de la mostra, les fotografies, les mesures i la seqüència en què apareix el problema per primera vegada. Utilitzeu el canal de contacte aprovat per als documents tècnics.
Què s'ha de comprovar després de reparar o substituir un passador?
Confirmeu la identitat i la configuració del muntatge amb els documents aprovats i, a continuació, inspeccioneu les característiques del coll afectades segons les condicions de mesura acordades. Repetiu la prova del paquet corresponent amb el tancament especificat. Enregistreu les quantitats i els errors, mantingueu la configuració revisada i seguiu el pla de qualitat per a les comprovacions continuades i el llançament de producció.
Envieu la màquina, les eines i els detalls del defecte del coll
Comenceu amb el model i el número de sèrie, la identificació de l'eina i una fotografia de defecte marcat. Inclou els requisits d'ampolla i tancament, la primera etapa de producció afectada i els resultats mesurats. Aquests detalls donen a la discussió tècnica un punt de partida definit.
