Les tres principalstipus de màquines de bufatsón l'emmotllament per extrusió per bufat (EBM), l'emmotllament per injecció per bufat (IBM) i el modelat per injecció per bufat i estirat (ISBM). EBM cobreix la gamma més àmplia, des d'ampolles petites fins a dipòsits de 2000 litres, i es divideix en màquines contínues per a peces petites i màquines acumuladores per a grans. IBM fa petites ampolles amb colls precisos. ISBM fa ampolles de PET transparents. El vostre producte decideix el tipus. Trobeu-lo a la taula següent.
Cada producte de plàstic buit surt d'una de les tres famílies de màquines. Trieu el correcte i la vostra línia s'estén durant anys. Trieu-ne una equivocada i cap configuració us salvarà.
Els compradors sovint ens arriben després de setmanes d'investigació confusa. La majoria d'articles enumeren els tres tipus, descriuen cadascun en dues frases i s'aturen. Ningú explica els subtipus, i per als contenidors grans, el subtipus és la decisió real.
Aquesta guia ho soluciona. Construïm màquines d'extrusió per bufat, així que coneixem aquesta família des de dins. Per als altres dos tipus, us expliquem què fan bé i quan buscar en un altre lloc, inclòs lluny de nosaltres.
Els tres tipus principals d'un cop d'ull
| EBM | IBM | ISBM | |
|---|---|---|---|
| Com funciona | Extrudeix un tub (parison), l'infla en un motlle | Injecta una preforma i després la bufa | Injecta una preforma de PET, l'estira i la bufa |
| Interval de mides | Més ample: ampolles petites fins a dipòsits de 2000 L | Petit - normalment menys d'1 L | Petits i mitjans: ampolles d'aigua i begudes |
| Força de la signatura | Peces grans, nanses, parets multicapa | Colls precisos, sense retalls | Ampolles de PET clares, fortes i lleugeres |
| Materials típics | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Productes típics | Bidons, bidons, dipòsits IBC, dipòsits de combustible, joguines | Ampolles de pastilles, pots de cosmètics, comptagotes | Aigua, refresc, suc, ampolles d'oli comestible |
Emmotllament per extrusió per bufat (EBM)
Una màquina d'emmotllament per extrusió per bufat fon el plàstic, l'empeny a través d'una matriu com un tub buit anomenat paris, després tanca un motlle al voltant del tub i l'infla amb aire. El plàstic pren la forma del motlle, es refreda i s'expulsa.
EBM cobreix més productes que els altres dos tipus combinats. Maneja nanses (el tipus incorporat a bidons), parets multicapa i mides que cap altre procés no arriba. També utilitza les eines més barates de les tres per a peces comparables.
La família es divideix en dues branques, i aquesta divisió importa més del que la majoria dels compradors s'adonen. Els hem comparat en profunditat al nostreacumulador vs guia contínua- Aquí teniu la versió curta.
Màquines d'extrusió contínua
Les màquines contínues extrueixen el parís sense parar i els motlles entren per agafar-lo. Destaquen en envasos petits en grans volums: ampolles, envasos químics diaris, bidons de fins a uns 15 litres.
Hi ha dues versions a la nostra gamma. Les màquines de moviment de motlles manegen de 2 a 15 L amb subjecció de 40 a 165 kN. Les màquines de braç corbat afegeixen velocitat i coextrusió d'1 a 6 capes per a peces de 5 a 30 L. Navega pelgamma de màquina contínuaper a l'alineació completa.
Màquines acumuladores (capçal d'emmagatzematge).
Les màquines d'acumulació recullen una càrrega completa de fosa en un cilindre d'emmagatzematge i després la disparan d'un sol tir ràpid. Aquesta velocitat forma un gran parís abans que la gravetat s'estiri i l'aprima. Les grans parts no tenen cap altre recorregut.

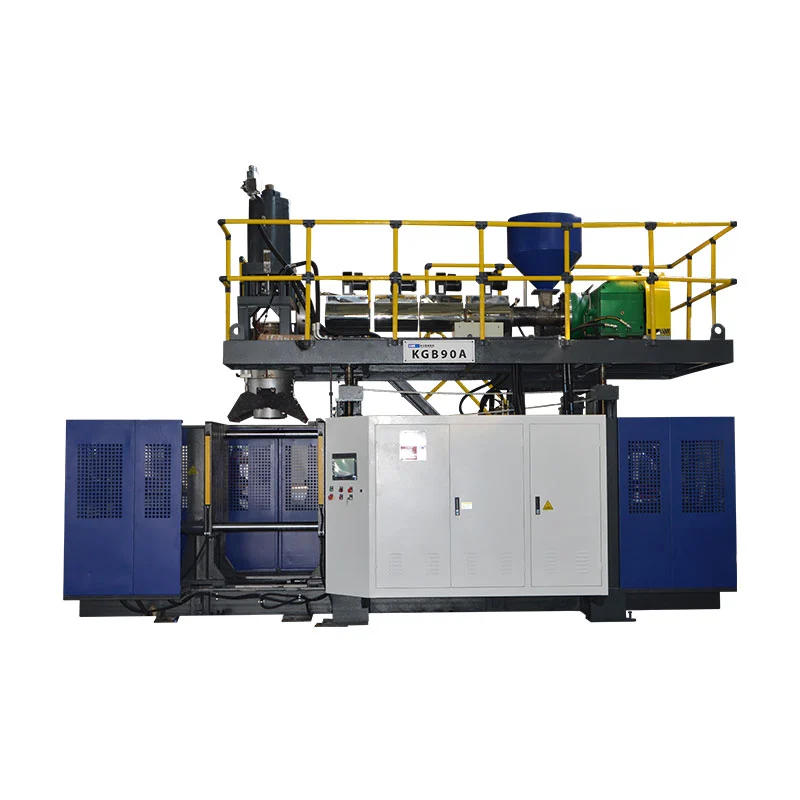

Els nombres reals mostren l'escala. El nostreKGB80Afa bidons de 30 L amb 215 kN de subjecció i un acumulador de 5 L. El de tres cilindresKGS1000L-IBCfabrica dipòsits IBC de 1000 L amb 1000 kN de subjecció i dos cargols de 100 mm. Elrang d'acumuladorsarriba a envasos de 2000 L i 1800 kN.
Emmotllament per injecció per bufat (IBM)
Una màquina d'emmotllament per injecció per bufat funciona en dos passos en una màquina. Primer, modela per injecció una preforma sòlida amb un coll acabat. A continuació, transfereix la preforma calenta a una estació de bufat i infla el cos.
La recompensa és la precisió. El coll surt modelat per injecció, de manera que els fils i les superfícies de segellat arriben a les dimensions exactes a cada tret. IBM tampoc produeix ferralla, ja que no es retalla res.
El compromís és la mida. IBM s'adapta als envasos petits, normalment menys d'un litre: ampolles de pastilles, pots de cosmètics, ampolles comptagotes. Per a qualsevol cosa amb un mànec o un volum real, EBM pren el relleu. Kinggle se centra en EBM; si el vostre producte és una ampolla farmacèutica de 100 ml, un especialista d'IBM us atén millor, i nosaltres ho direm.
Emmotllament per injecció d'estirament i bufat (ISBM)
Una màquina d'emmotllament per bufat d'estirament per injecció fa que les ampolles de PET transparents de les quals beu. Escalfa una preforma de PET, l'estira longitudinalment amb una vareta i la bufa cap a fora al mateix temps. Aquest tram de dues direccions alinea les cadenes de polímers.
L'alineació és la màgia. Dóna al PET la seva claredat semblant al vidre, la seva força i el seu pes lleuger: una ampolla de refresc sobreviu a la carbonatació a pressió amb unes quantes desenes de grams.
ISBM s'executa en dues configuracions. Les màquines d'una sola etapa modelen i bufen la preforma en una màquina, que s'adapta a tirades més petites i formes personalitzades. Les línies de dues etapes compren o modelen preformes per separat i les bufen a gran velocitat, l'estàndard per a la producció massiva de begudes. El treball de begudes PET viu aquí, no a EBM.
Quin tipus de màquina fa el vostre producte?
Els lectors arriben amb un producte, no amb un procés. Així que gira la taula. Cerqueu el vostre producte a l'esquerra i llegiu el tipus de màquina a la dreta.
| El teu producte | Tipus de màquina | Per què |
|---|---|---|
| Ampolla d'aigua / refresc PET | ISBM | L'estirament proporciona al PET claredat i força |
| Ampolla de pastilles, pot cosmètic | IBM | Colls exactes, sense retalls |
| Ampolla de detergent / xampú | EBM: continu | Cicles ràpids, nanses, colors, ratlles de vista |
| Bidonc (1–15 L) | EBM: continu | Nanses incorporades, alt rendiment |

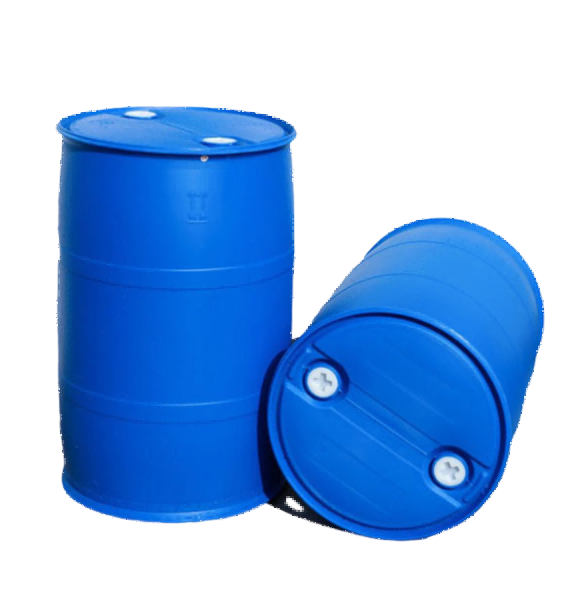

| Bidón químic (30-250 L) | EBM — acumulador | El parís pesat necessita un tret emmagatzemat |
| Dipòsit IBC (1000 L) | EBM — acumulador, 3 cilindres | Única ruta cap a un parís tan gran |
| Dipòsit de combustible d'automòbil | EBM — acumulador, multicapa | La paret de sis capes bloqueja el vapor de combustible |
| Dipòsit d'aigua, caiac, barrera de carretera | EBM — acumulador | Veure el nostrebufat vs modelat rotacionalcomparació |
Una bifurcació més se situa riu amunt de tot això. Si la vostra part pot ser sòlida en lloc de buida, llegiu el nostremodelat per bufat vs modelat per injeccióguia primer.
Consideracions de compra per tipus
El tipus de màquina estableix la forma de la vostra inversió, no només el procés. Els responsables de compres han de sospesar quatre factors abans de sol·licitar un pressupost a qualsevol fabricant de màquines de bufat.
Estructura de preus.Dins d'EBM, s'escriuen preus amb mida del contenidor, força de tancament, recompte d'estacions i recompte de capes. Una màquina d'ampolla i una línia IBC difereixen en un ordre de magnitud. Cap proveïdor honest no cotitza un preu abans de veure la vostra part: el cost depèn del model de màquina i dels requisits de producció.
Consum d'energia.Balances d'energia amb mida de la màquina. El nostre catàleg enumera mitjanes reals: 12–18 kW en una màquina de 2 L, 27–37 kW a la KGB80A de 30 L, 110–150 kW a la línia IBC. Demaneu la mateixa xifra a tots els proveïdors i compareu l'energia per peça acabada, no per hora.
Temps de lliurament i postvenda.Les màquines personalitzades grans triguen més a construir-se que les màquines d'ampolles estàndard. Pregunteu qui instal·la la màquina, qui forma els vostres operadors i amb quina rapidesa s'envien les peces de recanvi al vostre país. Una màquina sense suport és un problema futur amb una placa d'identificació.
Profunditat del proveïdor.Pregunteu quants enginyers utilitza el fabricant i quines marques de components s'asseuen a la màquina. Kinggle es construeix amb PLC de Mitsubishi, servocontrol MOOG i sistemes elèctrics OMRON i Schneider, i els enumera obertament. Un proveïdor que amaga el full de components té un motiu.
Tres errors que cometen els primers compradors
Triar el tipus per preu en comptes de producte.Una màquina més barata del tipus incorrecte fa que les peces no es puguin vendre. Bloqueja el tipus primer. Negociar el preu segon.
Ignorant el subtipus EBM."Una màquina d'extrusió" no és una especificació. Una màquina contínua no pot formar un bidó de 60 L, i un acumulador de grans dimensions malgasta energia a les ampolles. El nostreguia de selecció de cinc passoscamina les matemàtiques de talles.
Saltant la conversa de defecte.Cada tipus falla a la seva manera i l'especificació de la màquina decideix amb quina freqüència. La subjecció de mida inferior aporta flaix a cada tret. Llegiu la nostra guia de resolució de defectes abans de signar i pregunteu al vostre proveïdor com la màquina evita cada fallada.
Preguntes freqüents
Quins són els principals tipus de màquines d'emmotllament per bufat?
Els tres tipus principals de màquines d'emmotllament per bufat són l'emmotllament per extrusió per bufat (EBM), l'emmotllament per injecció per bufat (IBM) i l'emmotllament per injecció per bufat (ISBM). EBM cobreix la gamma de productes més àmplia i es divideix en màquines contínues per a contenidors petits i màquines acumuladores per a peces grans com bidons i dipòsits IBC. IBM fa petites ampolles amb colls precisos. ISBM fa ampolles de PET transparents.
Quina diferència hi ha entre l'emmotllament per extrusió i per injecció per bufat?
L'emmotllament per extrusió per bufat forma un tub buit de plàstic fos, després l'infla dins d'un motlle. El modelat per injecció per bufat primer modela per injecció una preforma sòlida amb un coll acabat i després bufa la preforma en la seva forma final. EBM gestiona la gamma de mides més àmplia, des d'ampolles fins a dipòsits de 2000 litres. IBM s'adapta a les ampolles petites que necessiten dimensions exactes del coll, com ara els envasos farmacèutics.
Quin tipus de màquina de modelat per bufat és millor per a contenidors grans com bidons i dipòsits IBC?
Les màquines d'extrusió per bufat d'acumulació (cap d'emmagatzematge) fabriquen contenidors grans. L'acumulador emmagatzema una càrrega completa de fosa, després la dispara ràpidament, abans que el gruixut parís s'estingui i s'aprima pel seu propi pes. La gamma d'acumuladors de Kinggle va des de màquines de 20 litres fins a sistemes de tres cilindres per a dipòsits IBC de 1.000 litres i contenidors de 2.000 litres.
Quin tipus de màquina de modelat per bufat fa ampolles d'aigua PET?
Les màquines d'emmotllament per injecció d'estirament per bufat (ISBM) fabriquen ampolles d'aigua i begudes PET transparents. El procés estira longitudinalment una preforma escalfada mentre la bufa, cosa que alinea el polímer i li dóna al PET la seva claredat i resistència. L'ISBM de dues etapes, on les preformes es modelen per separat i es bufen més tard, domina la producció de begudes de gran volum.
Què costa una màquina de modelat per bufat?
El cost depèn del tipus de màquina i de les especificacions. Dins de l'emmotllament per extrusió per bufat, escales de preus amb mida del contenidor, força de tancament, recompte d'estacions, recompte de capes i l'automatització al voltant de la màquina. Una màquina d'ampolla petita i una línia IBC de 1000 litres difereixen en un ordre de magnitud. La ruta més ràpida cap a un nombre real és una cotització especificada basada en el volum, el material, el gruix de la paret i la sortida objectiu de la vostra peça.
Coneixeu el vostre producte, no esteu segur de la màquina?
Si esteu avaluant una màquina de modelat per bufat per a la vostra línia de producció, el nostre equip d'enginyers us pot ajudar a confirmar el tipus i la configuració adequats en funció de la mida del producte, el material i els objectius de producció. Envieu els detalls de la peça i respondrem amb una recomanació especificada, inclosa una referència honesta si el vostre producte pertany a una màquina que no construïm. Construint màquines d'emmotllament per extrusió per bufat des de 2002, amb 15 enginyers a l'equip.
Pregunta quina màquina s'adapta al teu producte →Tres tipus, una regla: el producte tria la màquina. Les ampolles de PET van a ISBM. Els colls petits precisos van a IBM. Tota la resta, des d'ampolles de xampú fins a dipòsits de 2.000 litres, pertany a l'emmotllament per extrusió per bufat, dividit entrecontínuaiacumuladormàquines. Trobeu el vostre producte a la taula de cerca i, a continuació, dimensioneu la màquina amb elguia de selecció.
